Tecnología M-Bus – Monitorización energética

M-Bus (Meter Bus) es un protocolo de comunicación estándar en Europa para la lectura de dispositivos de medición. Este sistema de comunicación se basa en el sistema jerárquico maestro/esclavo (master/slave), actuando siempre como Master, y está normalizado según la norma EN13757.

Se trata de un sistema de bus mono-master y half-duplex, lo que significa que existe un solo master conectado a distintos esclavos usando comunicación bidireccional.

Este protocolo es utilizado para la lectura de medidores de calefacción, contadores de volumen de agua y eléctricos, entre otros.

Subministros monitorizados

Este sistema de comunicación cuenta con la variante Wireless M-Bus, de manera que se puede utilizar a través de cableado o a través de radiofrecuencia.

M-BUSM-Bus DSET

Este protocolo trabaja a 36 – 42 VCC, con lo que es necesario un equipo Elevador de tensión ya que el RS232 o RS485 trabajan a tensiones inferiores. Existen Dataloggers que incorporan el Level Converter necesario.

Características y ventajas principalesConfiguración de una instalación M-Bus

  • Estándar a nivel europeo
    • Existe un gran rango de productos compatibles
  • Redes de hasta 5 km
  • Redes de hasta 5000 elementos
  • Conexión simple (2 hilos) y sin polaridad
    • No es necesario cable apantallado para evitar interferencias, por lo que resulta muy económico.
  • Tensión de 36 – 42 VCC
    • Permite alimentar sensores directamente con el Bus
    • Evitamos en muchas ocasiones tener que llevar alimentación para los sensores

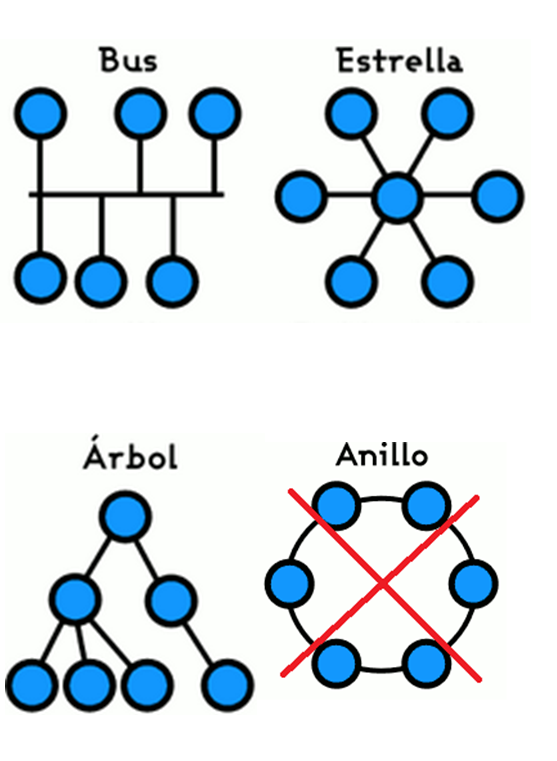

  • Tipología de red flexible (No anillo)
    • No tenemos problemas de equilibrado de Bus
    • Evitamos idas y venidas de cable



Una estructura de una instalación típica para un sistema M-Bus en edificios seria la siguiente:

Esquema de una monitorización M-Bus



WIRELESS M-BUSDSET M-Bus

Wireless M-Bus es la alternativa inalámbrica del protocolo de comunicación M-Bus. Este tipo de sistema cuenta con distintos modos (S1/S2, T1/T2, C1/C2) para el envío y recepción de los datos medidos.

La posibilidad de utilizar el protocolo WM-Bus (inalámbrico) nos permite llevar a cabo instalaciones de mayor amplitud gracias al alcance que otorga el uso de la rediofrecuencia.

Esquema de una monitorización Wireless M-Bus
